Вертикальная аэродинамическая труба

Вертикальная аэродинамическая труба

Расчет, производство, продажа аэротрубы

ООО "Авиаспектр" совместно с КБ "Аэросамара" участвовали в осуществилении проекта спортивной вертикальной аэротрубы в Самаре (AST-1).

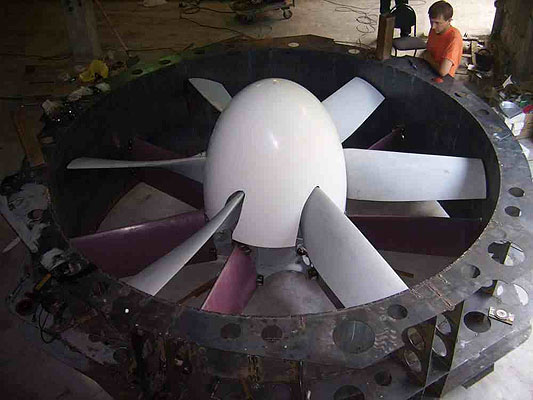

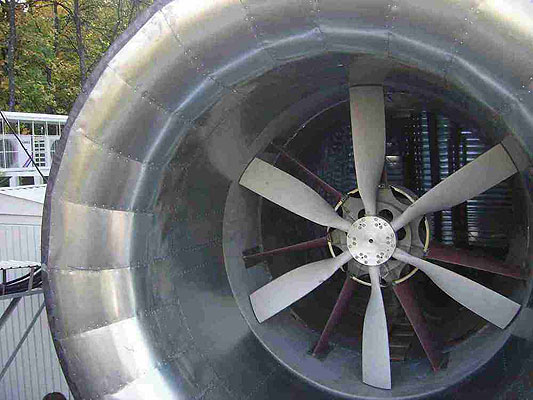

Нами был разработан и построен композитный многолопастный вентилятор диаметром 3 м.
При разработке аэротрубы применялись современные методы проектирования. Создана трехмерная модель, проведены расчеты прочности и течения в вентиляторе.
Лопасти вентилятора изготовлены из стеклопластика, что повышает прочность и ресурс лопастей. За три года вентилятор отработал 3500 ч. без крупного ремонта. Вентилятор имеет очень высокий КПД - 85%, подтвержденный замерами (КПД воздушных винтов от 55% до 65%). Это позволило развить скорость в аэротрубе до 70 м/с на 500-сильном дизеле при низком уровне шума и очень ровном потоке в рабочей зоне. Это рекордные показатели для дизельных аэротруб.
Низкий уровень вибраций обеспечен специальной технологией изготовления и балансировки лопастей. Разброс масс лопастей - 5 г при весе лопасти 10 кг. Предлагается разработка и изготовление под заказ вентиляторов со схожими параметрами. Цена вентилятора для аэротрубы может составить от 2 млн. руб. до 4 млн. руб. в зависимости от диаметра и количества лопастей.

Вертикальная аэродинамическая труба

Так же возможна разработка под заказ, производство и продажа промышленных и специальных вентиляторов по техзаданию заказчика. Вы так же можете купить отдельно лопасти, ступицу и другие агрегаты вентилятора, заказать или купить проект аэротрубы или подобной установки.

Характеристики вентилятора аэротрубы
Диаметр
3 м
Количество лопастей рабочего колеса
6
Количество лопастей спрямляющего аппарата
7
Максимальные обороты
750 об/мин
Срабатываемая мощность
365 кВт
Расход воздуха
280 куб.м/с
Перепад давления (напор)
900 Па
КПД
85 %
Шум на расстоянии 50 м
60 дБ



Вертикальная аэродинамическая труба
Вертикальная аэродинамическая труба
Вертикальная аэродинамическая труба






Вертикальная аэродинамическая труба
Вертикальная аэродинамическая труба
Вертикальная аэродинамическая труба







Мы можем помочь в теоретическом расчете воздушных винтов, разработке и изготовлении оснастки для изготовления промышленных вентиляторов большого диаметра с большим расходом воздуха.

Если Вас это интересует, можете смело обращаться к нам.
